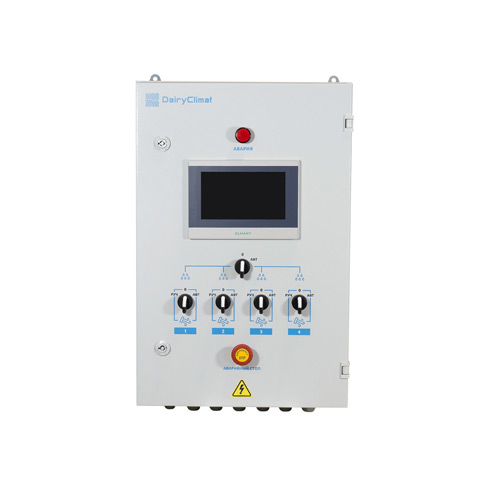

Шкаф управления вентиляторами и орошением с анализом THI DCB-30

DairyClimat серии DCB 30 согласованно управляет системой охлаждающего оборудования (разгонными вентиляторами и системой орошения) в зависимости от значения THI и других параметров микроклимата. Система настраивается таким образом, что до определенной температуры (либо комплексного показателя THI) и разгонные вентиляторы, и система орошения выключены. При повышении этого параметра, сначала включаются разгонные вентиляторы на минимально заданной скорости и работают, повышая свою производительность в зависимости от показаний датчика (T, φ, THI). Включение испарительного охлаждения происходит в тот момент, когда только обдува уже не хватает для охлаждения животных. Важным моментом является то, что при включении орошения в конкретной зоне — разгонные вентиляторы в этой зоне останавливаются пока идет орошение, чтобы не допустить разлета воды и намокания подстилки и кормов.

Стоит обратить внимание, что вне независимо по какому параметру работает система охлаждения, всегда контролируется относительная влажность в коровнике и при превышении предельного значения (по умолчанию 85%), работа системы орошения блокируется, чтобы не вызвать излишне влажную атмосферу в коровнике и дать ему возможность просохнуть за счет работы только вентиляторов. После снижения относительной влажности работа системы орошения возобновляется.

Основные функции шкафов DCB-30

• Управление 2-мя, 3-мя или 4-мя группами вентиляторов
• Суммарная мощность одной группы вентиляторов: 5.5, 7.5 или 11кВт (в зависимости от модификации)
• Плавное регулирование скорости вентиляторов в зависимости от температуры и влажности воздуха при помощи преобразователей частоты
• Отключение вентиляторов при достижении уставки температуры
• Режим ручного управления
• До 4-х зон орошения
• Привязка каждой зоны орошения к группам вентиляции
• Управление орошением по заданному временному графику:
  • время включения орошения
  • время отключения
  • настройка интервалов включенного и выключенного состояния форсунок
• Отключение орошения при выключении вентиляции
• Управление насосом подачи давления в систему
• Контроль наличия воды в системе (защита от сухого хода насоса)
• Наличие графического интерфейса

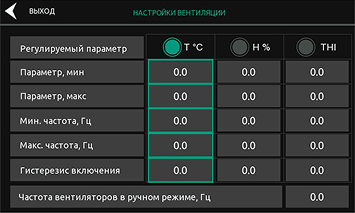

Скорость вентиляторов регулируется в соответствии с текущим выбранным параметром (T, φ, THI) в помещении. Параметры регулирования настраиваются в меню настроек вентиляции. В зависимости от выбранного в настройках параметра: Температура/Влажность/THI, при значении, большем, чем заданное минимальное, вентиляторы включаются в работу на минимальной скорости.

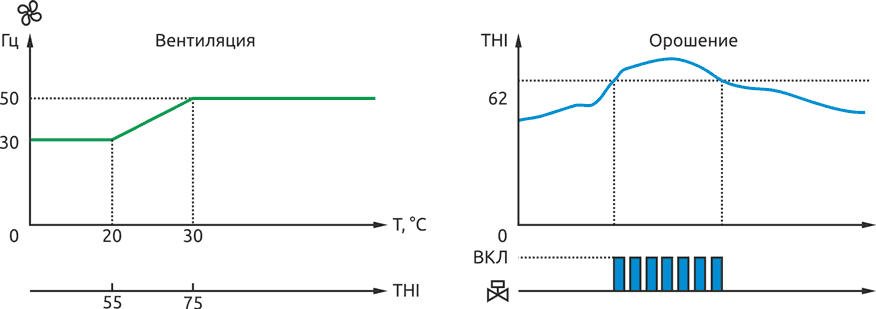

При росте выбранного параметра, скорость увеличивается линейно до максимальной заданной.

В режиме АВТ вентиляторы работают со скоростью вращения, пропорционально изменяющейся в соответствии с настройками мин/макс параметра. Запуск вентиляторов происходит по двухпозиционному регулятору с уставкой и гистерезисом. Это сделано для исключения дребезга включения/выключения вентиляторов. На дисплее отображаются текущие значения температуры, влажности, THI, текущей частоты, статус вентилятора «Авто», статус насоса, статус клапанов, значения таймеров.

На внешние силовые шкафы управления приходят:

• дискретный сигнал Пуск/Стоп,
• 0...10 В / RS-485 (Modbus RTU), задание скорости.

В режиме РУЧ вентиляторы работают на частоте, заданной в настройках, независимо от регулируемого параметра. На дисплее отображаются текущие значения температуры, влажности, THI, текущей частоты, статус вентилятора «Ручной», статус насоса, статус клапанов, значения таймеров.

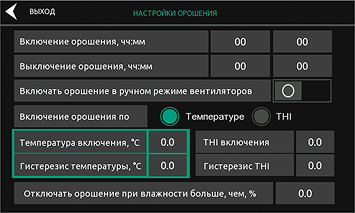

Система испарительного охлаждения животных включает работу системы орошения. Работа программы разрешается тумблером S2 (Орошение).

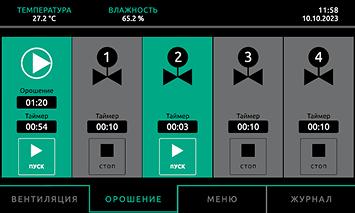

Экраны панели управления
