Программа орошения запускает насос по расписанию и только при включённых вентиляторах. В настройках зон орошения предусмотрена привязка каждой зоны к группе вентиляторов в зависимости от расположения в помещениях. Предусмотрена работа орошения, как при включении вентиляции в автоматическом режиме по температуре, так и при включении вентиляторов в ручном режиме. Разрешение работы орошения в ручном режиме вентиляции настраивается в меню. Алгоритм работы орошения последовательно управляет зонами распыления воды в режиме «импульс-пауза» (до 4-х зон).
Благодаря встроенным преобразователям частоты осуществляется плавное регулирование скорости вращения вентиляторов. В зависимости от модификации к шкафу могут быть подключены 2, 3 или 4 группы вентиляторов суммарной мощностью 5.5, 7.5 или 11 кВт. При этом, каждый вентилятор должен быть индивидуально защищен по месту при помощи автомата защиты двигателя.
Основные функции шкафов ClimatMaster 22
- Управление 2-мя, 3-мя или 4-мя группами вентиляторов
- Плавное регулирование скорости вентиляторов в зависимости от индекса THI (температуры и влажности) воздуха при помощи преобразователей частоты
- Отключение вентиляторов при достижении уставки температуры
- Режим ручного управления
- Привязка каждой зоны орошения к группам вентиляции
- Блокировка работы системы орошения при превышении предельного уровня относительной влажности
- Наличие графического интерфейса
- До 4-х зон орошения
- Управление орошением по заданному временному графику:
- время включения орошения
- время отключения
- настройка интервалов включенного и выключенного состояния форсунок
- Отключение орошения при выключении вентиляции
- Управление насосом подачи давления в систему
- Контроль наличия воды

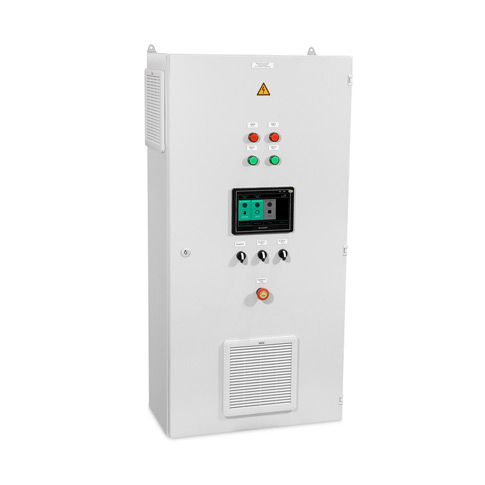

Для каждой группы вентиляторов может быть выбран индивидуальный режим управления: ручной, стоп или автоматический, при помощи переключателей на лицевой панели шкафа управления.
Режим «Аварийный стоп» активируется при помощи кнопки «Грибок» на лицевой панели шкафа. При нажатии на данную кнопку все вентиляторы останавливаются, выполнение программы орошения прерывается.
Алгоритм работы Вентиляции работает следующим образом:
- в режиме «0» (СТОП) все вентиляторы остановлены. При остановленных вентиляторах орошение автоматически отключается.
- в режиме «РУЧ» (РУЧНОЙ) все вентиляторы группы работают на своей номинальной скорости. При этом осуществляется их плавный пуск и остановка. Работа орошения в данном режиме настраивается в меню настроек орошения.
- в режиме «АВТ» (Автоматический) скорость вентиляторов регулируется в соответствии с текущей температурой и влажностью в помещении.

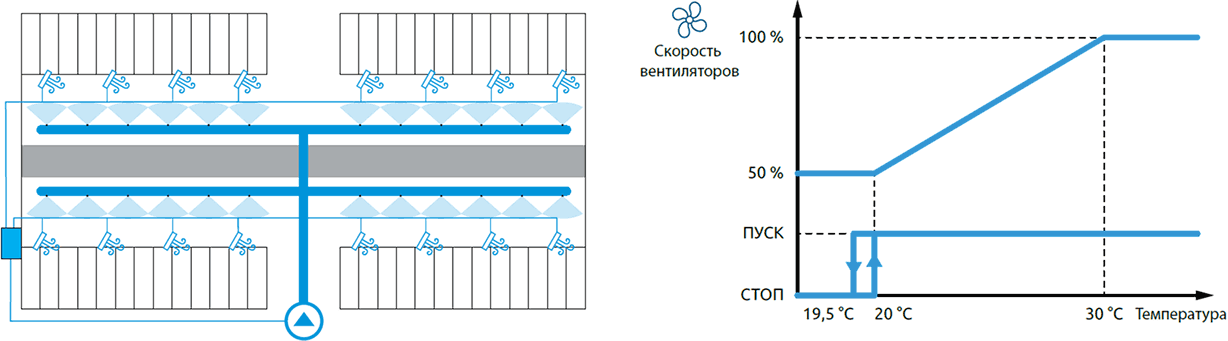

Параметры регулирования настраиваются в меню настроек вентиляции. При температуре или влажности, большей, чем заданное минимальное значение, вентиляторы включаются в работу на минимальной скорости. При росте температуры или влажности скорость увеличивается линейно до максимальной, которая достигается при максимальной заданной температуре или влажности.
Для дополнительного охлаждения в жаркую погоду предусмотрено включение орошения животных. Работа программы орошения разрешается тумблером (Орошение) на лицевой двери шкафа . Программа орошения запускает насос по расписанию и только при включенных вентиляторах.

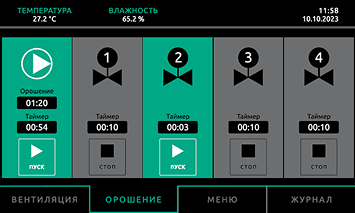

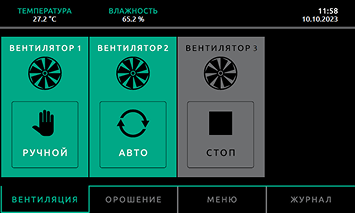

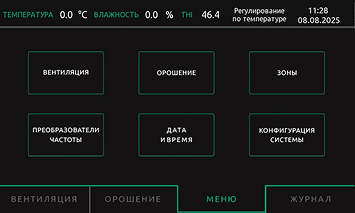

Экраны панели управления
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~3х380 В, 50 Гц |
| Номинальное напряжение питания вентиляторов | ~3х380 В |
| Количество групп орошения | 4 |
| Номинальное напряжение питания клапанов орошения | =24 В |
| Номинальное напряжение насоса орошения | ~1х220 В |
| Номинальная мощность насоса орошения | 1,5 кВт |
| Количество аналоговых входов | 1 |
| Количество цифровых входов (RS-485) | 1 |
| Класс защиты шкафа управления | IP54 |
| Система заземления | TN-S |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | 0…+35 (40) °С |
| Рабочая относительная влажность воздуха | до 90% (без образования конденсата) |
| ClimatMaster | 22-xxx-2-0 | 22-xxx-3-0 | 22-xxx-4-0 | ||||
|---|---|---|---|---|---|---|---|
| 055 | 075 | 110 | 075 | 110 | 075 | 110 | |
| Номинальный потребляемый ток, А | 42 | 48 | 60 | 66 | 84 | 84 | 108 |
| Количество выходов под группы вентиляторов | 2 | 3 | 4 | ||||
| Номинальная суммарная мощность группы вентиляторов, кВт | 5,5 | 7,5 | 11 | 7,5 | 11 | 7,5 | 11 |
| Номинальный суммарный ток каждой группы вентиляторов, А | 12 | 17 | 24 | 17 | 24 | 17 | 24 |
| Управление группой вентиляторов с помощью преобразователей частоты | есть | ||||||
| Габаритные размеры шкафа ШxВxГ, мм | 600x1200x300 | 800x1200x300 | 800x1400x300 | ||||
| Масса, кг | 58 | 59 | 62 | 66 | 66 | 78 | 78 |
| ClimatMaster-...-Lite | 22-xxx-2-0 Lite | 22-xxx-3-0 Lite | 22-xxx-4-0 Lite | |||
|---|---|---|---|---|---|---|
| 110 | 150 | 110 | 150 | 110 | 150 | |
| Номинальный потребляемый ток, А | 56 | 72 | 81 | 104 | 106 | 144 |
| Количество выходов под группы вентиляторов | 2 | 3 | 4 | |||
| Номинальная суммарная мощность группы вентиляторов, кВт | 11 | 15 | 11 | 15 | 11 | 15 |
| Номинальный суммарный ток каждой группы вентиляторов, А | 23 | 32 | 23 | 32 | 23 | 32 |
| Управление группой вентиляторов с помощью преобразователей частоты | нет | |||||
| Габаритные размеры шкафа ШxВxГ, мм | 600x1000x300 | 600x1000x300 | 600x1200x300 | |||
| Масса, кг | 45 | 45 | 47 | 47 | 48 | 50 |
